SHINING 3D FreeScan Trak Nova 3D szkenner rendszer
Professzionális, többfunkciós 3D szkennelés nagy léptékű ipari feladatokhoz is
A Shining 3D FreeScan Trak Nova egy dinamikus követésen alapuló 3D szkennerrendszer, amely tökéletesen lefedi a nagy kiterjedésű, összetett felületek gyors és precíz digitalizálásának igényét. A vezeték nélküli kialakítás maximális szabadságot nyújt a mérés során, a fotogrammetria új, dedikált marker mentes megoldása pedig megbízható pontosságot és egyszerű üzembe helyezést garantál.
Különlegessége, hogy a rendszer két fő egysége – a TE Nova scanner és a UE Nova tracker – egyben kézi lézerszkenner – három kombinációban is használható. Ideális olyan iparágak számára, ahol nagy méretű objektumok 3D dokumentálására is szükség van – legyen szó gépgyártásról, vasút- vagy repülőgépiparról, építőiparról vagy akár energiatermelésről.
Kompakt méret, nagy teljesítmény.
Az építőipari gépektől a vasúti közlekedésig, a polgári repüléstől az energetikáig, a FreeScan Trak Nova úgy készült, hogy megfeleljen a pontos és hatékony nagyméretű méréseket igénylő iparágak változatos igényeinek, rendkívüli hordozhatósággal, termelékenységgel és sokoldalúsággal.
- Rugalmas, moduláris rendszer
- Kompakt és agilis dinamikus nyomkövetés
- Vezeték nélküli és könnyű kialakítás
- Integrált videofotogrammetria (VPG)
All-In-One szkenner rendszer
Leválasztható kézi szkenner
Dinamikus nyomkövetés
Video-fotogrammetria
Teljesen vezeték nélküli
Könnyen hordozható
Cserélhető akkumulátor

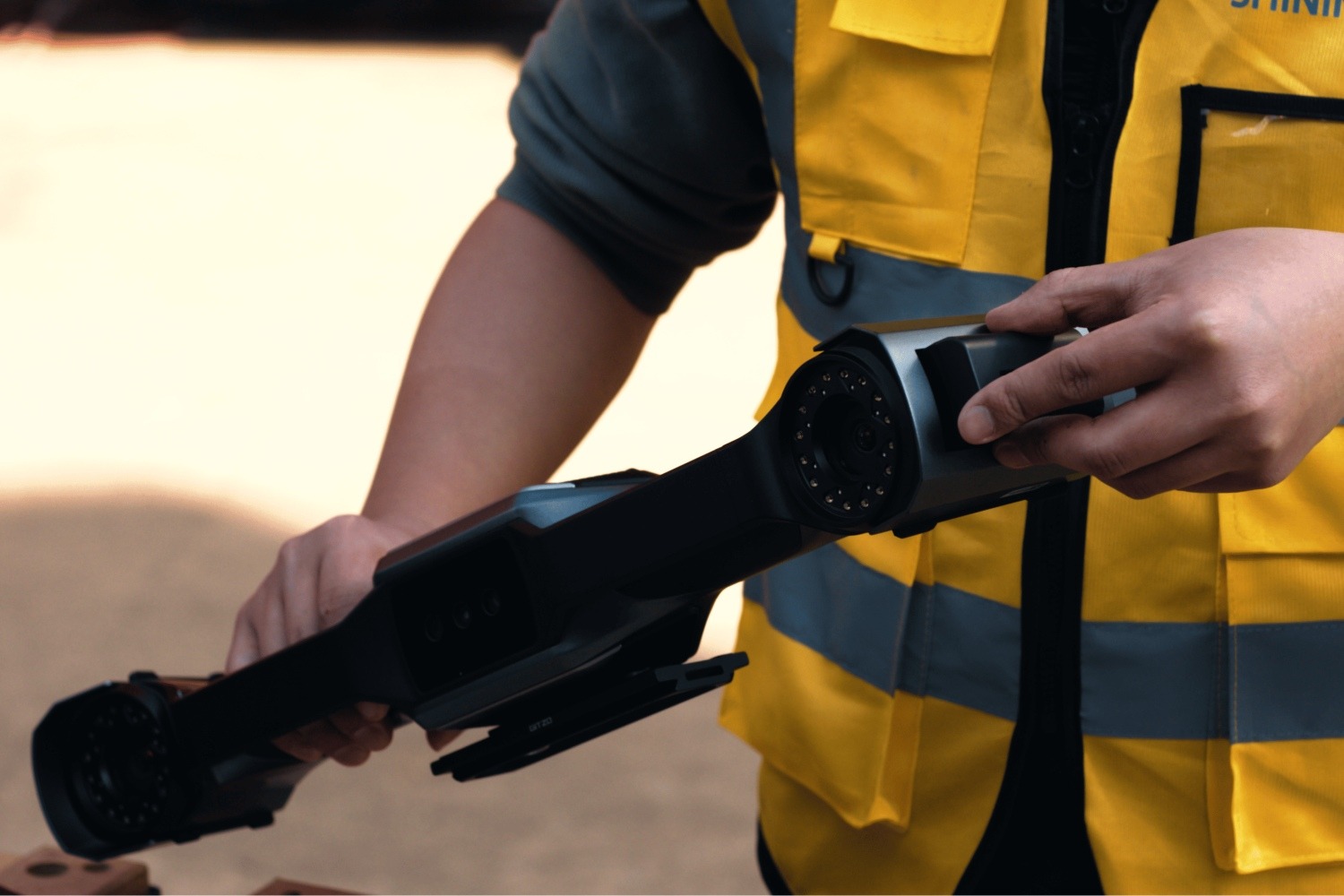

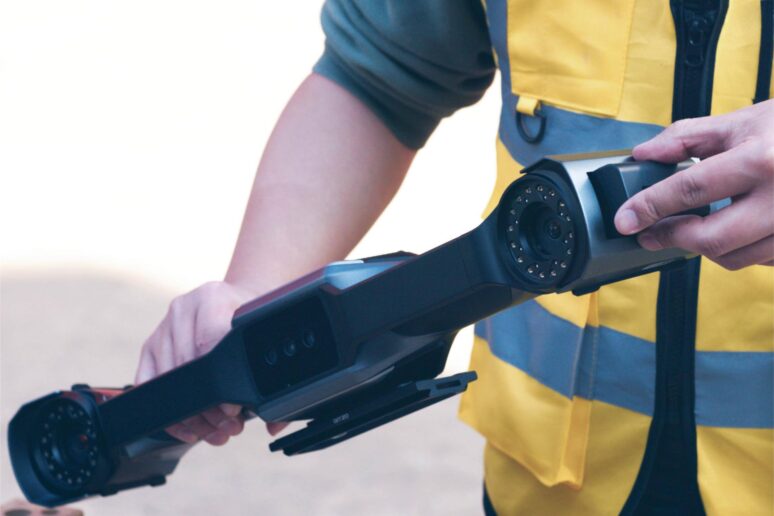

Mind a tracker, mind a szkenner akkumulátorai munka közben cserélhetőek, így nincs szükség leállásra a hosszabb mérési projektek során – ezzel is növelve a termelékenységet és a mérési rugalmasságot.
Könnyű
Mind a tracker (TE Nova), mind a kézi szkenner (UE Nova) könnyű, ergonómikus kivitelű, ezért hosszabb 3D mérési feladatoknál is egyszerű és kényelmes a kezelésük, minimálisra csökkentve a fizikai megterhelést.
A legnagyobb látómező (FOV)
A UE Nova egyben a piacon elérhető legnagyobb látómezővel rendelkező szkenner, amellyel nagyméretű objektumok is rekordsebességgel rögzíthetők. A rendszer ideális nagyobb gépek, komplett járművek vagy akár több tízméteres szerkezetek átfogó digitalizálására.
Metrológiai pontosság
A beépített dinamikus követés (tracking) és a professzionális lézeres mérési technológia akár 0,02 mm-es pontosságot is lehetővé tehet, így a FreeScan Trak Nova egyaránt alkalmas minőség-ellenőrzésre, visszamodellezésre és más ipari feladatokra is, ahol kritikus a kiemelkedő mérési pontosság.
Három üzemmód – maximális sokoldalúság
A TE Nova kézi szkenner használata
Ha nincs szükség dinamikus követésre -például kisebb alkatrészek digitalizálása során- akkor tracker nélkül használhatjuk a TE Nova-t. Ilyenkor markeralapú referenciákkal dolgozunk, miközben a szkennelést végezzük.
A UE Nova tracker használata kézi szkennerként

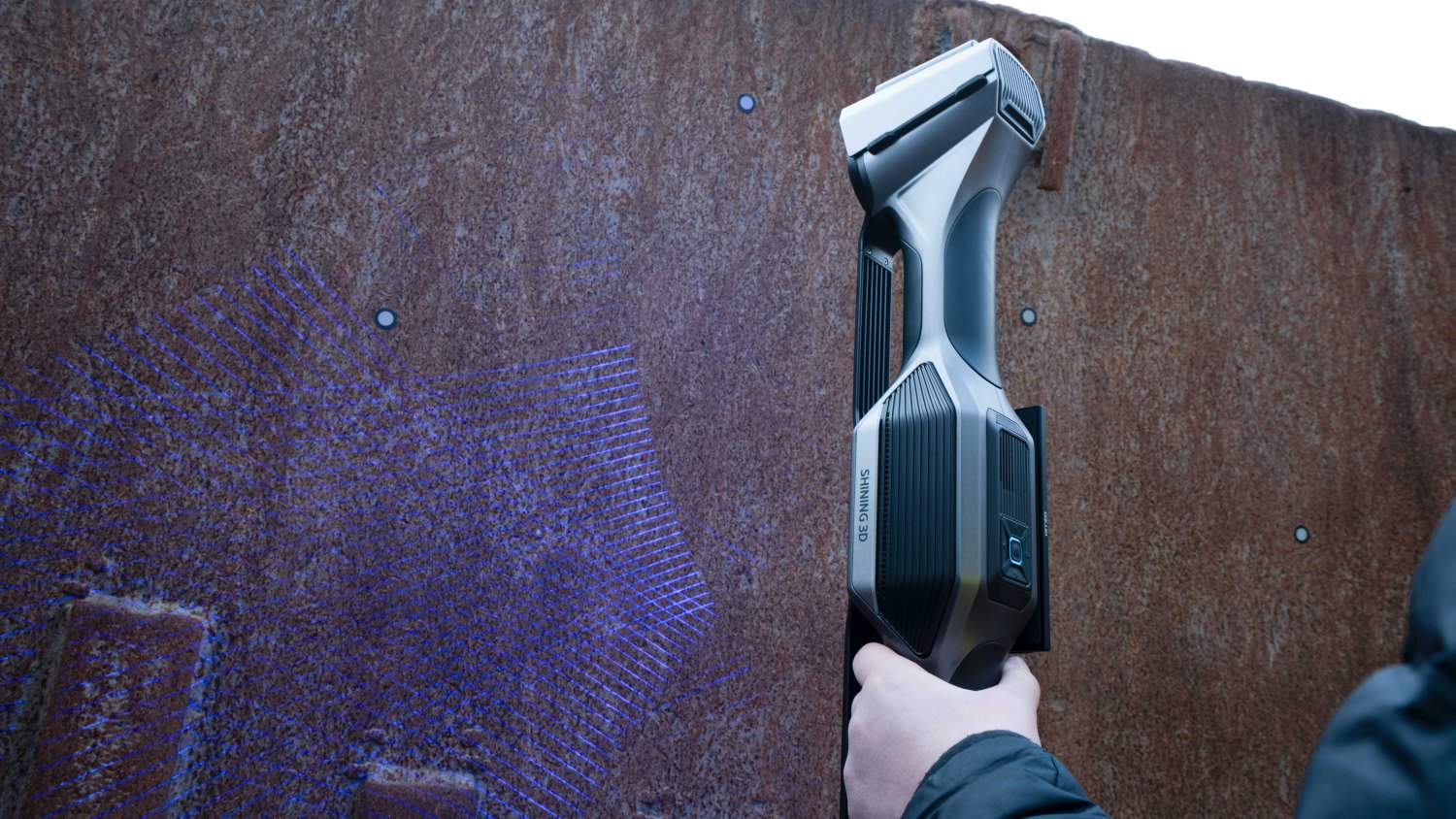

A UE Nova maga is funkcionálhat egy vezeték nélküli kézi lézerszkennerként. Külön is megvásárolható és önállóan is használható. A széles látómezőjének (FOV) és a kiemelkedő sebességének köszönhetően kiválóan alkalmas például nagy méretű tárgyak gyors digitalizálására.
A két egység együtt, marker nélküli szkennelés

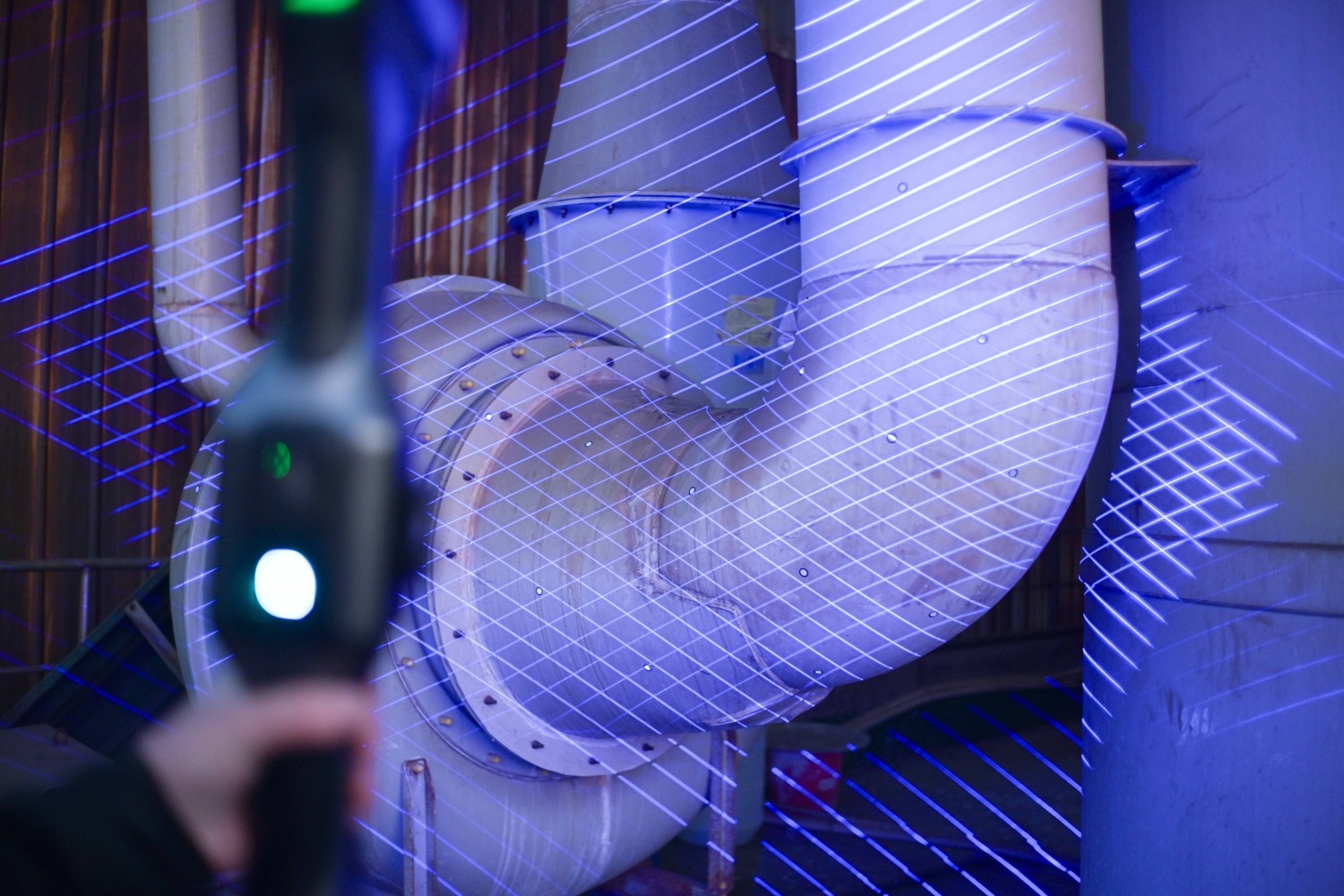

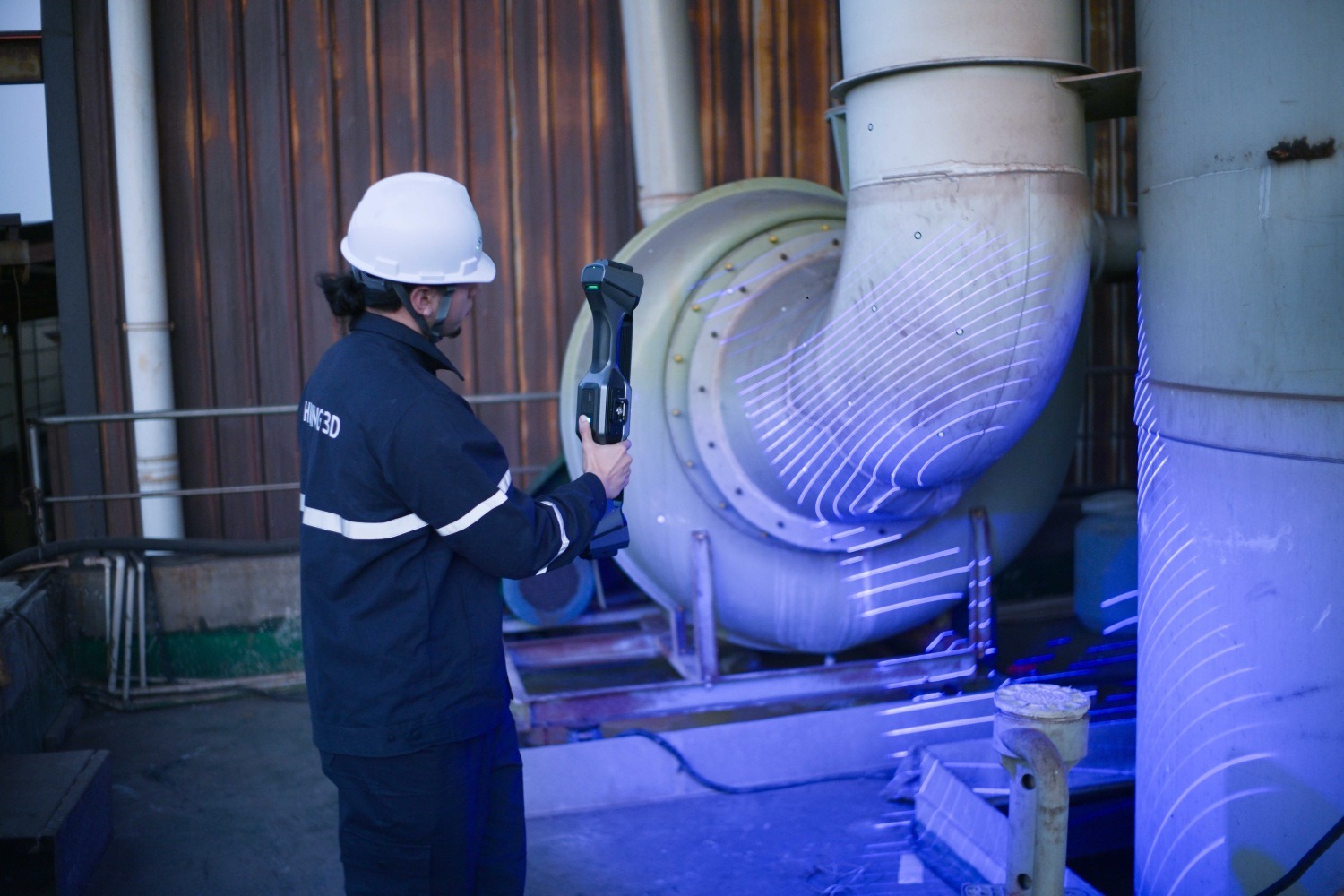

A legteljesebb, vezeték nélküli üzemmód akkor érhető el, ha a TE Nova és a UE Nova egyszerre működik: a Tracker „látja” a szkennert, és folyamatosan rögzíti a térbeli helyzetét, így markerek használata nélkül is metrológiai pontosságot érhetünk el. Ez a dinamikus követés lehetővé teszi a szabadságot a mérés során – még a bonyolultabb, nehezen hozzáférhető részeket is egyszerűen és gyorsan digitalizálhatjuk.
Műszaki adatok
| Modell | FreeScan Trak Nova | FreeScan UE Nova | |
| Térfogati pontosság | 0.062 mm (12 m³) | 0.025 mm (0.0009 in) | |
| Térfogati pontosság VPG-vel | 0.046 + 0.012 mm/m (extension volume) | 0.072 + 0.012 mm/m | |
| Flexibilis FOV | 2600 x 2200 mm-ig | 2600 x 2200 mm-ig | |
| VPG | tartalmazza | tartalmazza | |
| A VPG FOV mutatója | tartalmazza | tartalmazza | |
| Nagy sebességű szkennelés | tartalmazza (50 lézervonal) | tartalmazza | |
| Részletes szkennelés | tartalmazza (7 párhuzamos lézervonal) | tartalmazza | |
| Mélység letapogatás | tartalmazza (1 lézervonal) | / | |
| Mélységélesség | TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm) | 2300 mm (300-2600 mm) | |
| Csatlakozás | Vezeték nélküli és vezetékes üzemmód (száloptika) | Vezeték nélküli és vezetékes üzemmód (száloptika) | |
| Nettó tömeg | 1,2 kg | 1,6 kg | |
| Tanúsítványok | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | ||
| Tesztek | 2634 Part3 (ISO 17025 tanúsítvánnyal rendelkező pontossági laboratóriumban tanúsítva) | ||
